Staffe per climatizzatori per cappotto termico portata kg.110 regolabile

Staffe per climatizzatori per cappotto termico portata kg.110 regolabile

Staffa per climatizzatori I – FLY 2 EMME CLIMAA brevettata specificatamente per cappotto termico.
Staffe universali regolabili installabile in fase di costruzione con cappotto termico, realizzate in lamiera zincata e verniciate con polveri poliesteri.

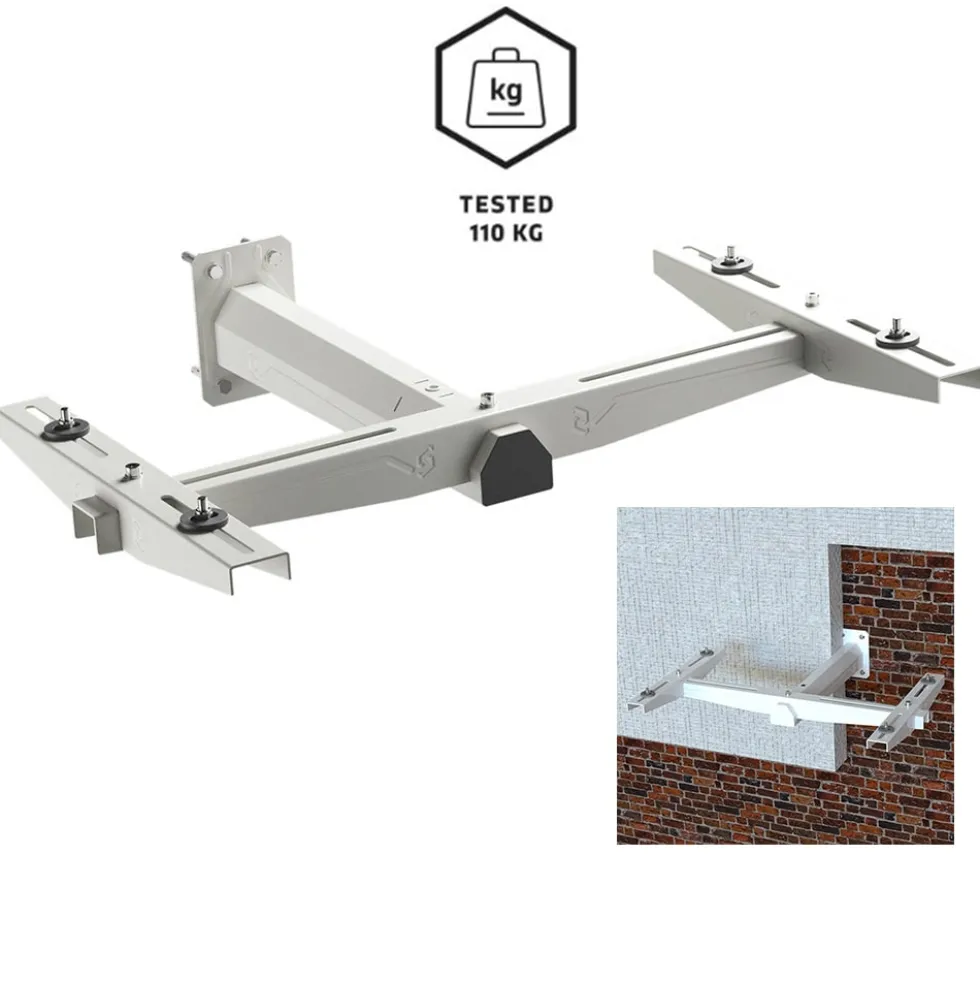

Portata 110 kg.

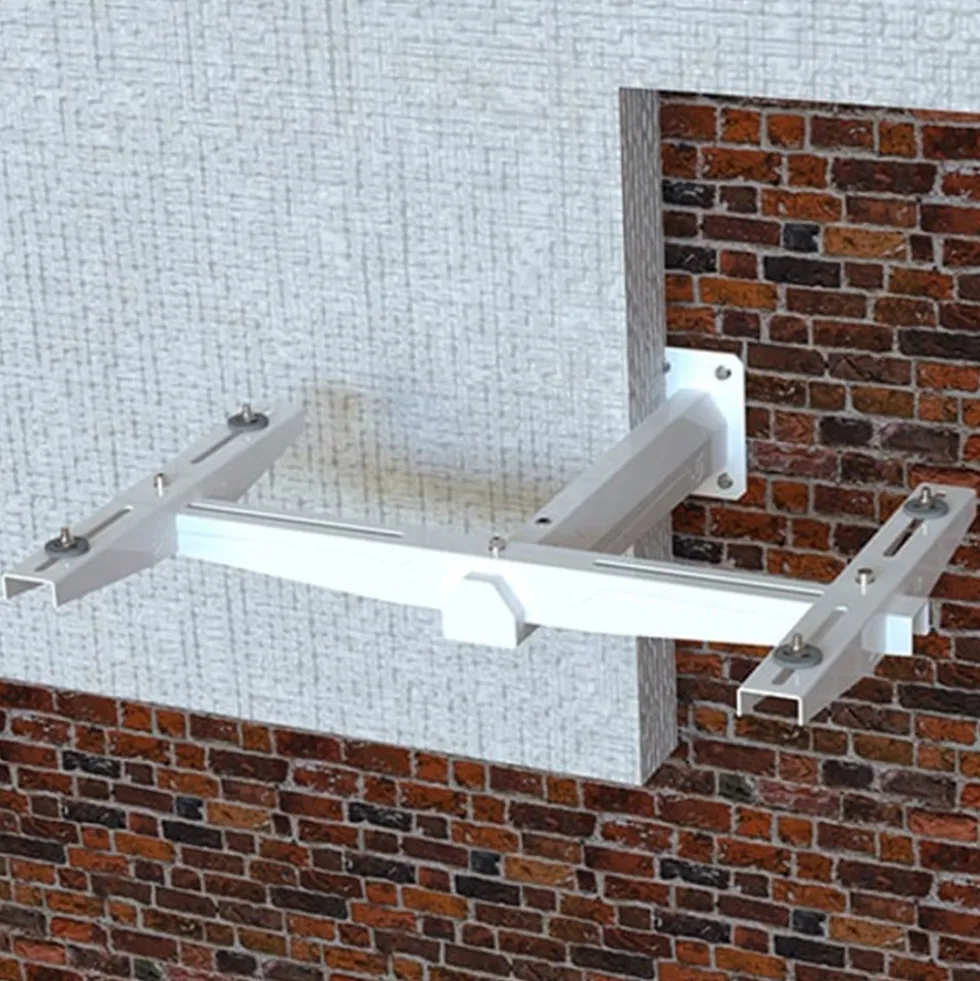

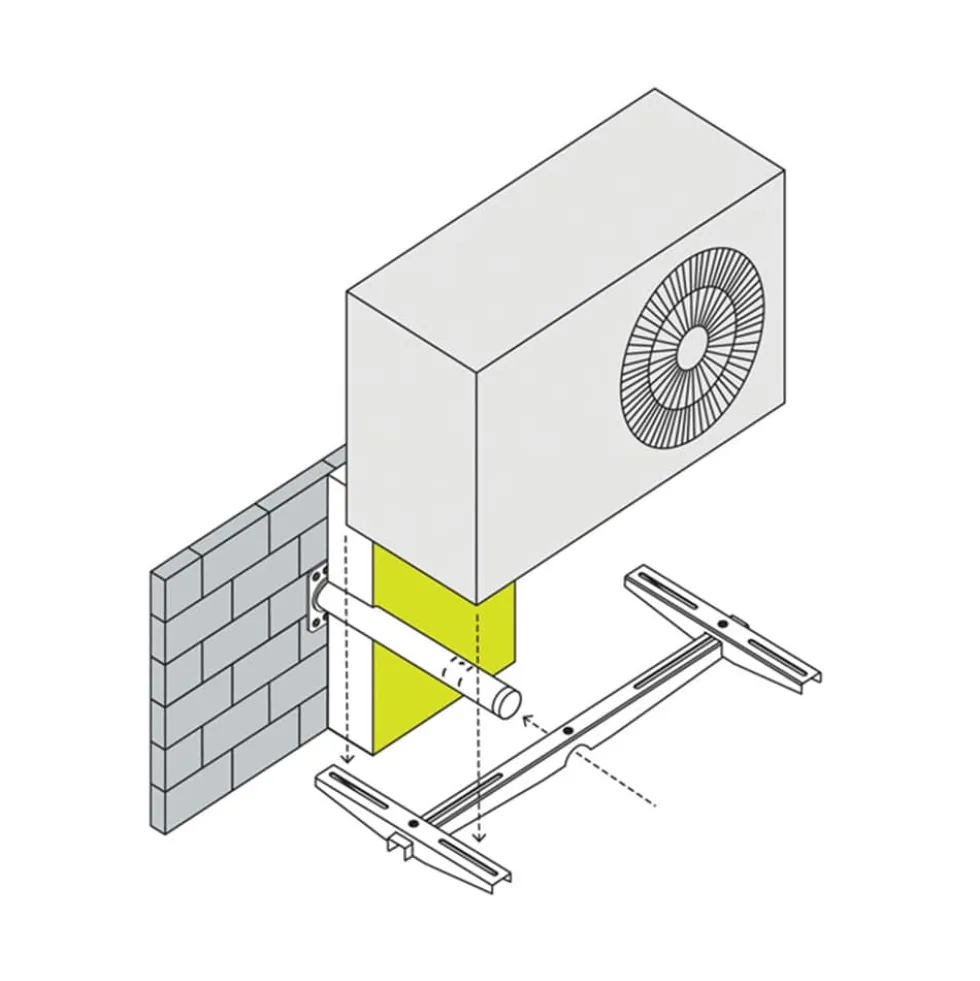

Nuovo concetto di staffa monobraccio portante, creata per essere collocata a muro durante la coibentazione dell’edificio in costruzione (integrazione con cappotto termico).
Utilizzabile su qualsiasi tipologia di cappotto attualmente in commercio.
Utilizzo di un singolo braccio orizzontale in grado di sostenere il peso delle macchine utilizzate nel riscaldamento e raffrescamento domestico.

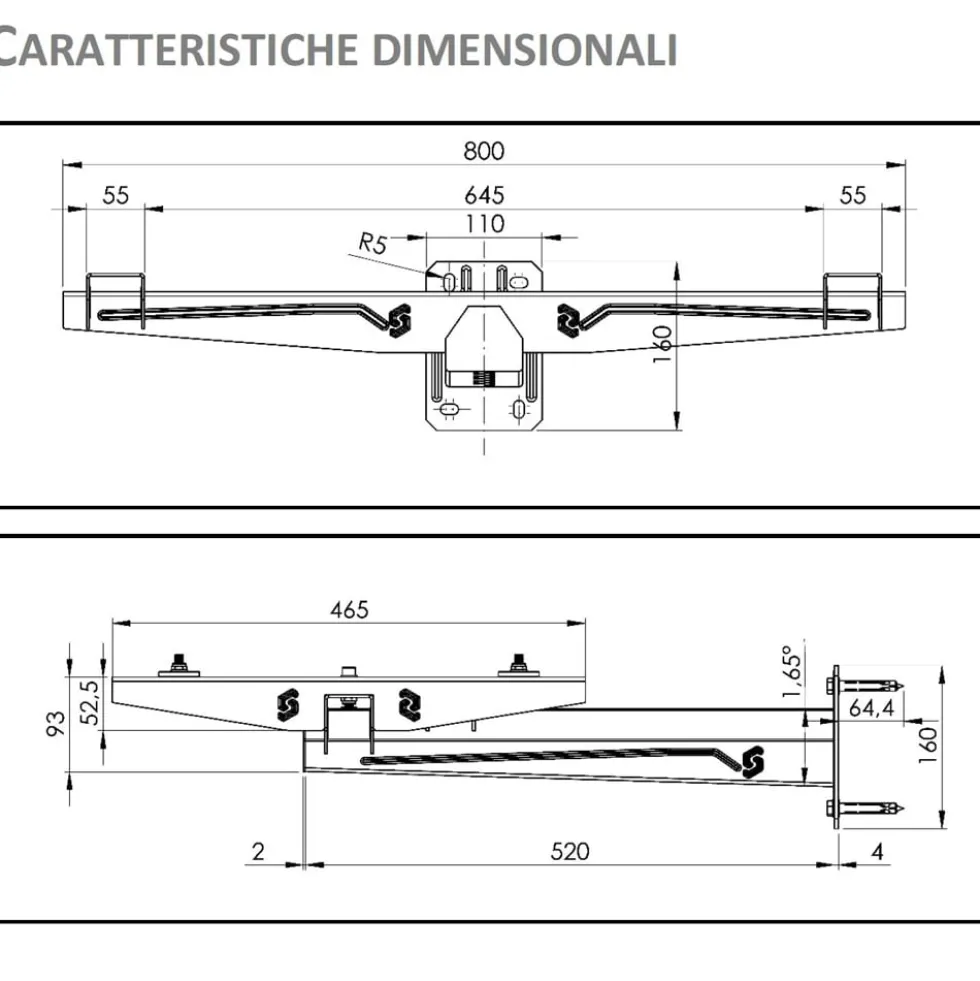

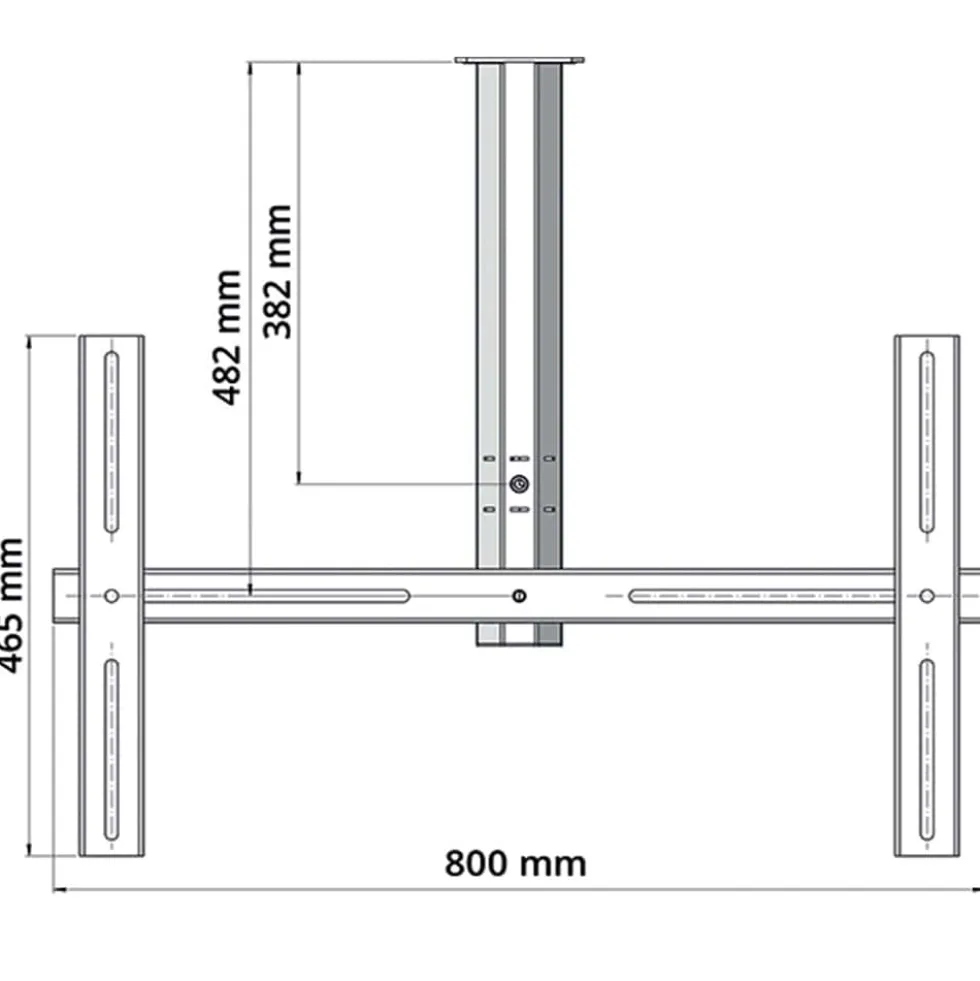

Traverso di sostegno regolabile per due differenti quote, derivanti dalla distanza da parete delle staffe di appoggio macchina.
Tale distanza cambia in funzione dello spessore del cappotto termico, nonché del peso dell’unità, che causa una variazione della flessione del supporto.

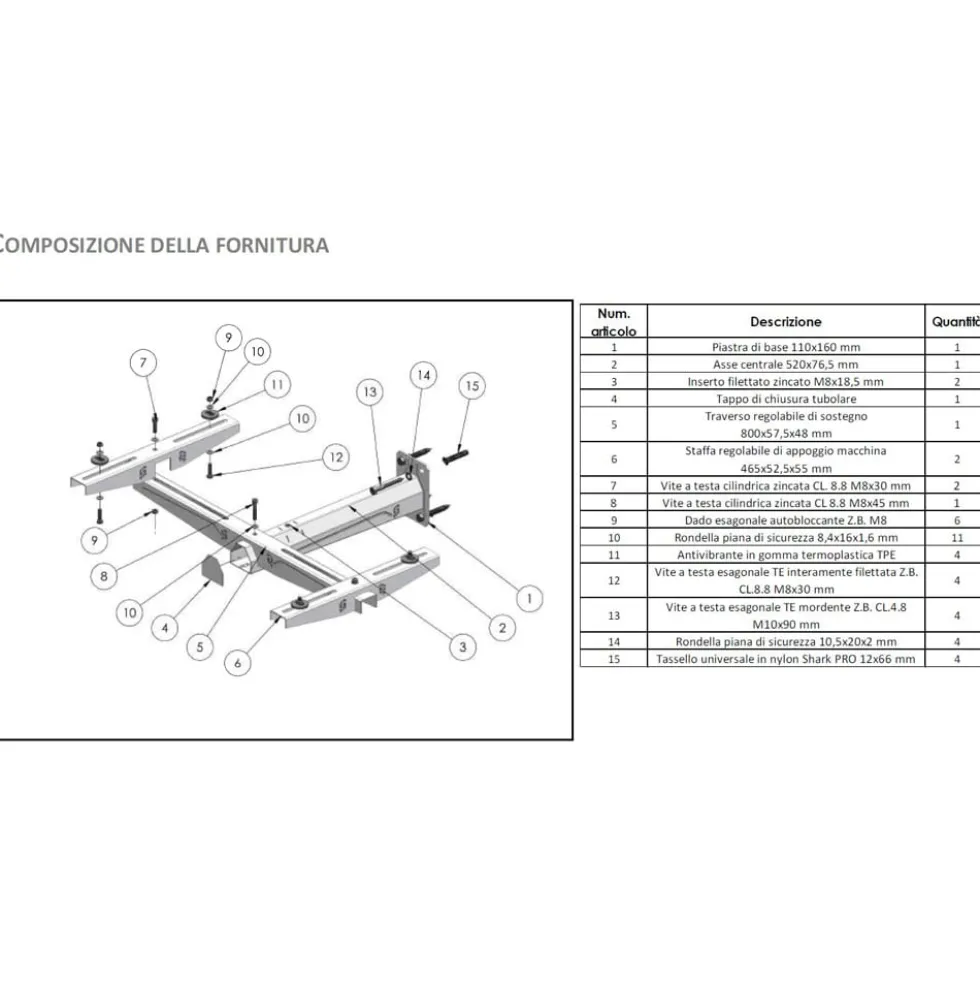

CARATTERISTICHE GENERALI
Lamiera in acciaio strutturale con elevata resistenza meccanica e tenacità, pre-zincata per una maggiore resistenza a corrosione e protetta ulteriormente con verniciatura a polveri poliesteri RAL9002 di spessore medio 100 μm, , resistenza a nebbia salina testata fino ad una durata di applicazione di 500 ore.
Portata del sistema di sostegno dichiarata pari a 110 kg uniformemente distribuiti.
Fissaggio dell’unità di condizionamento su elementi in gomma forniti di serie per attenuare le vibrazioni.
Bulloneria M8 realizzata in acciaio zincato bianco e classe di resistenza 8.8 (acciaio a medio tenore di carbonio) con elevata resistenza, permette una maggior tenuta al sistema di fissaggio, nonché una
migliorata rigidità strutturale.
Il peso totale del sistema di supporto risulta essere pari a 6,61 kg.

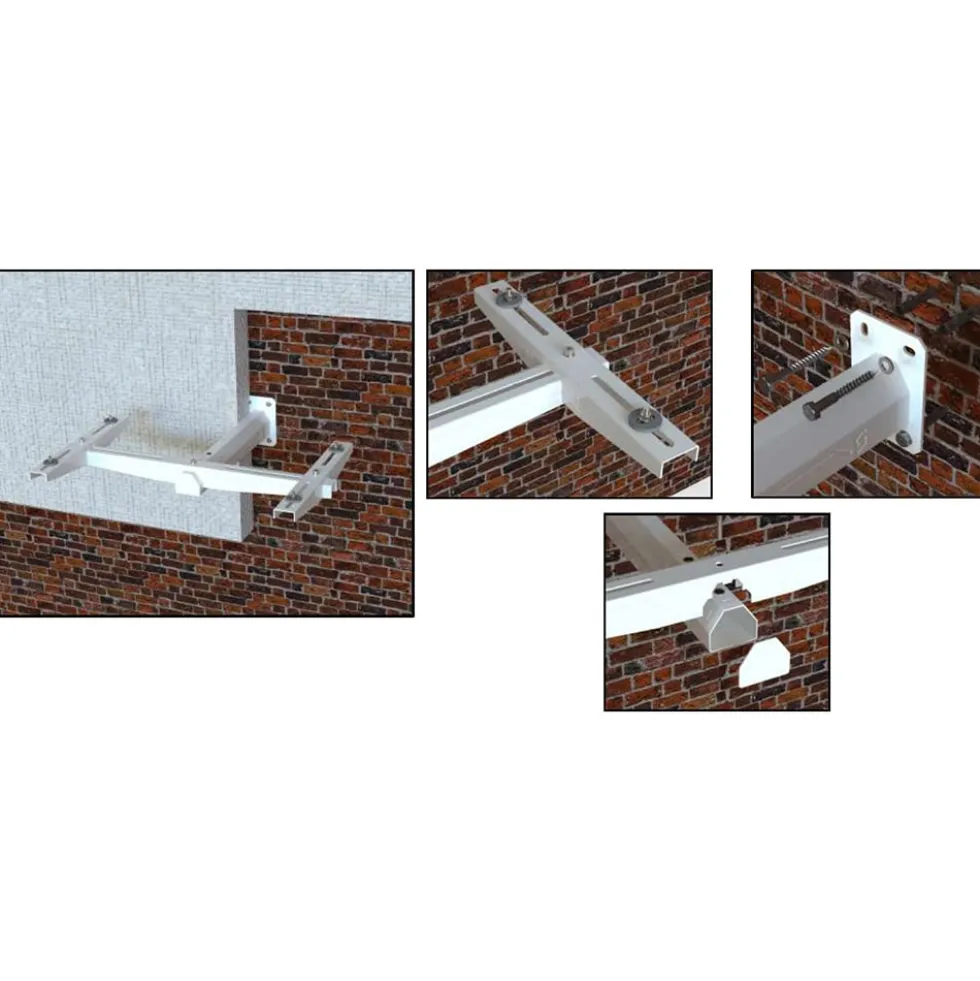

FISSAGGIO DEL SISTEMA A PARETE
Il fissaggio a muro della piastra di base avviene per il tramite di viti a testa esagonale mordenti DIN 571 Z.B. CL. 4.8 e di viti a pressione tipo SHARK PRO realizzati in plastica con dimensione Ø12×66 mm.
Foro da eseguire su muratura con punta da 12mm e profondità minima pari a 75mm. Si raccomanda di seguire le indicazioni del produttore per una corretta posa in opera e delle quali si riporta qui sotto un estratto.
