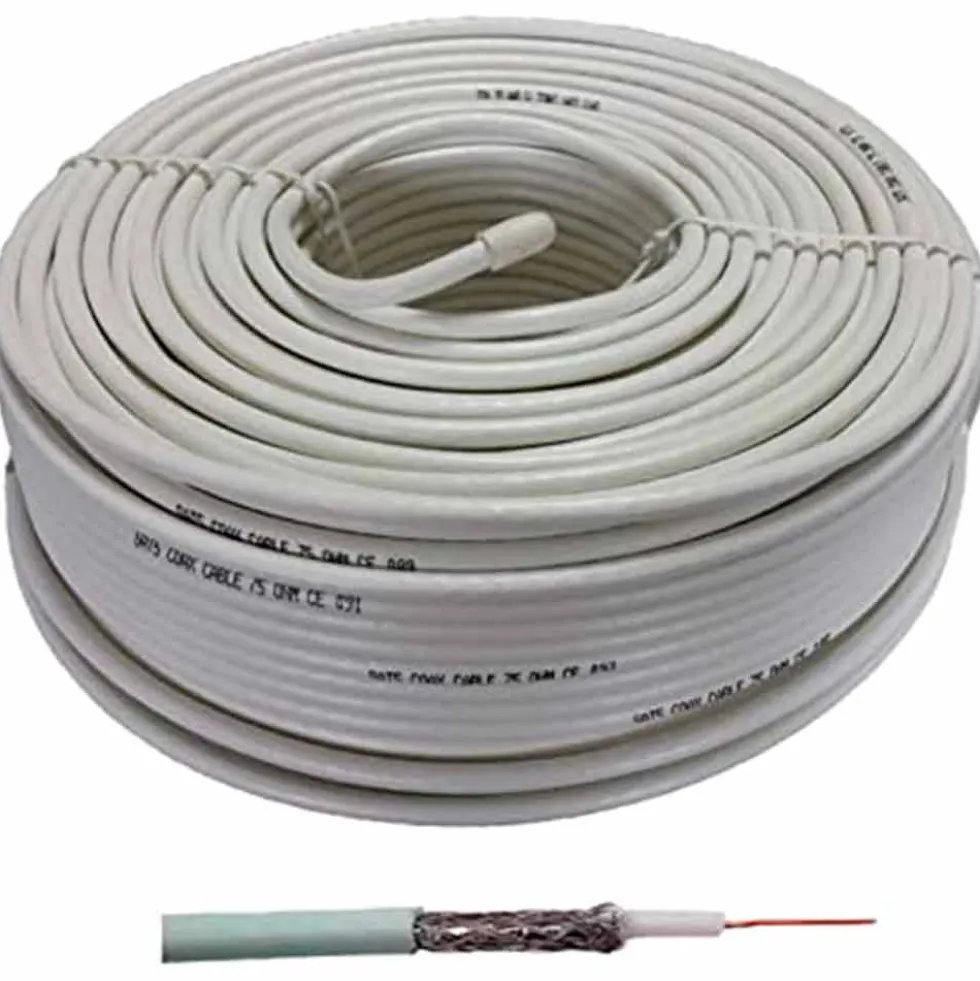

Cavo tv coassiale Messi e Paoloni ST53/A mm.5 Classe B mt.100

Cavo coassiale schermato isolato per la ricezione del segnale tv digitale terrestre e satellitare.

Diametro cavo mm.5

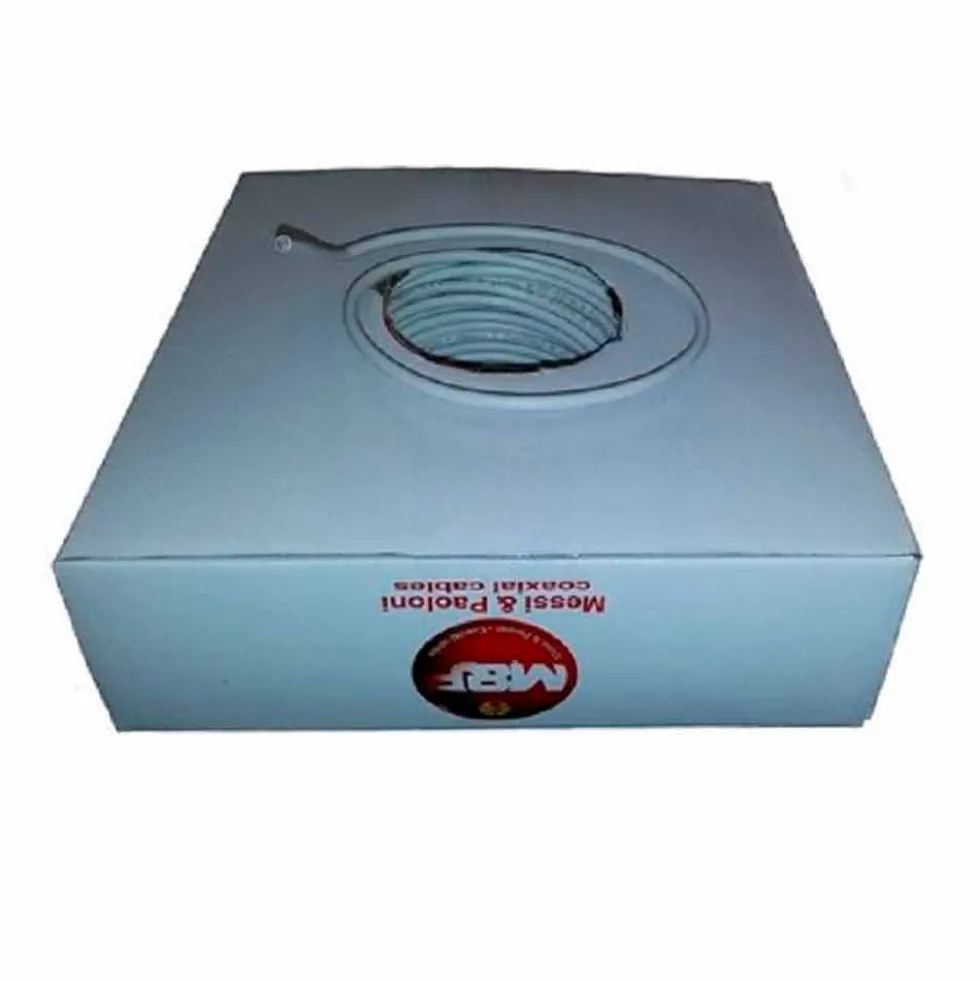

Matassa da 100 metri.

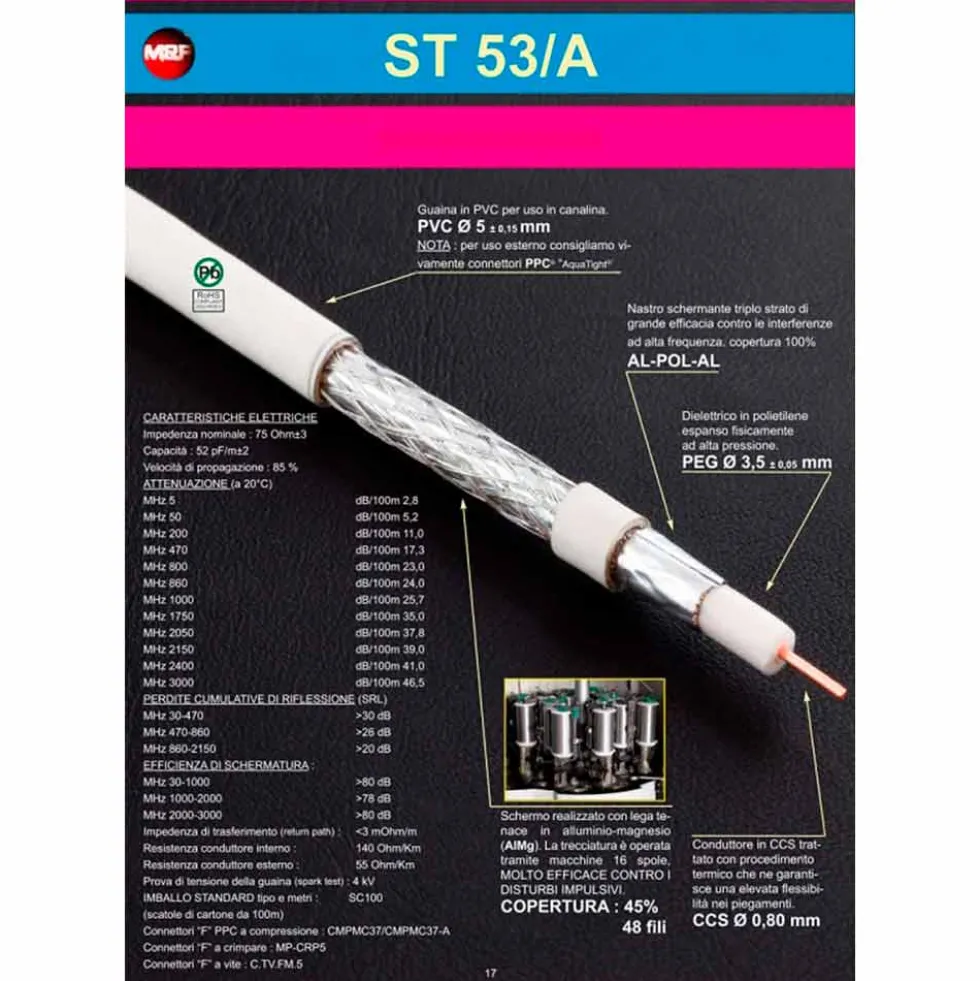

CARATTERISTICHE

Nastro schermante a doppio strato di grande efficacia contro le interferenze ad alta frequenza.

Copertura 100% AL-POL

Dielettrico in polietilene espanso fisicamente PEG ø3,5 mm.

Schermo realizzato con lega tenace in alluminio-magnesio (AIMg).

La trecciatura è operata tramite macchine 16 spole, molto efficace contro i disturbi impulsivi.

Copertura: 45% 48 fili

Conduttore in acciaio placcato rame (CSS) trattato con procedimento termico che ne garantisce un’ elevata flessibilità nei piegamenti.

Caratteristiche tecniche

• Conduttore : CCS

• Classe: B

• Diametro conduttore : Ø 0,80 mm

• Isolamento : Alluminio / PET

• Diametro esterno : Ø 5 mm

• Impedenza : 75 Ohm

• Velocità di propagazione : 85 %

Attenuazione (a 20°C)

• 5 MHz: 2,8 dB/100 mt.

• 50 MHz: 5,2 dB/100 mt.

• 200 MHz: 11 dB/100 mt.

• 470 MHz: 17,3 dB/100 mt.

• 800 MHz: 23 dB/100 mt.

• 1000 MHz: 25,7 dB/100 mt.

• 1750 MHz: 35 dB/100 mt.

• 2050 MHz: 37,8 dB/100 mt.

• 2150 MHz: 39 dB/100 mt.

• 2400 MHz: 41 dB/100 mt.

• 3000 MHz: 36,5 dB/100 mt.

Perdite cumulative di riflessione

• 30-470 MHz: >30 dB

• 470-860 MHz: >26 dB

• 860-2150 MHz: >20 dB

Efficienza di schermatura

• 30-1000 MHz: >80 dB

• 1000-2000 MHz: >78 dB

• 2000-3000 MHz: > 80 dB

• Impedenza di trasferimento: <3 mOhm/m

• Resistenza conduttore interno: 140 Ohm/Km

• Resistenza conduttore esterno: 55 Ohm/Km

• Prova di tensione della guaina: 4 Kv

• Metratura serigrafata sul cavo.
