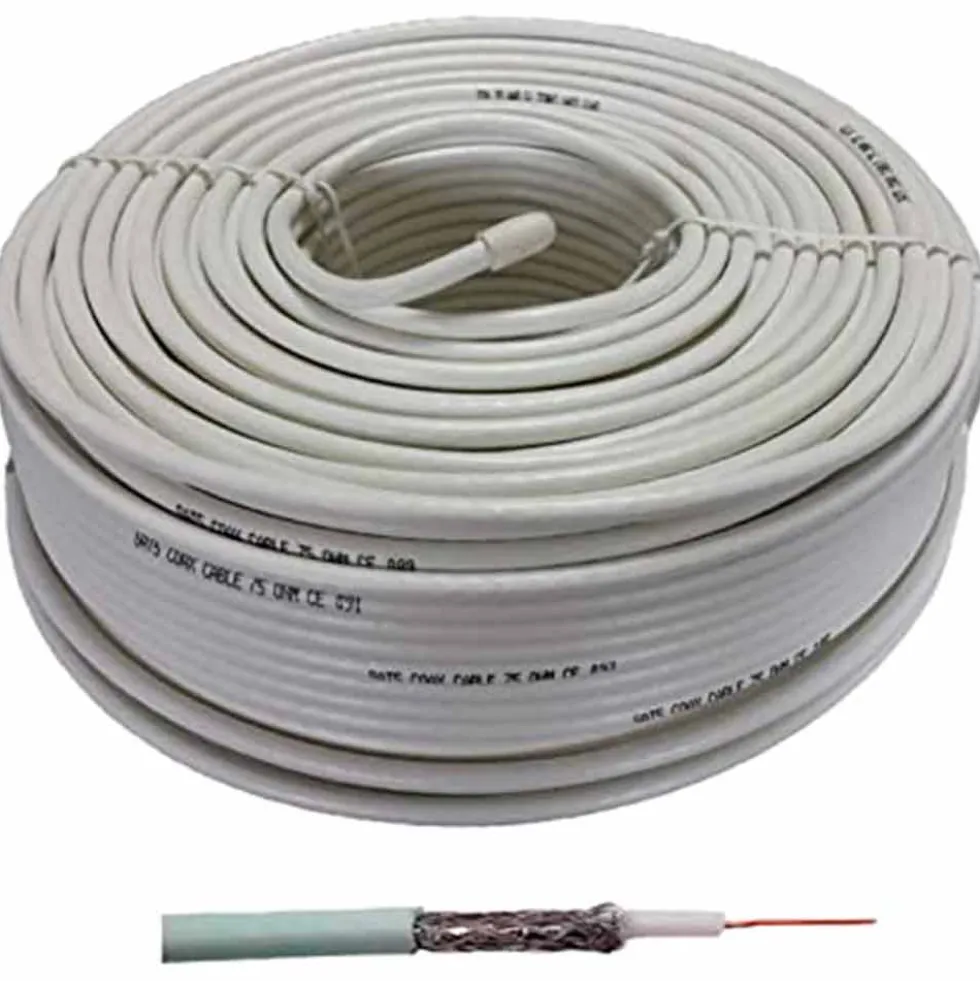

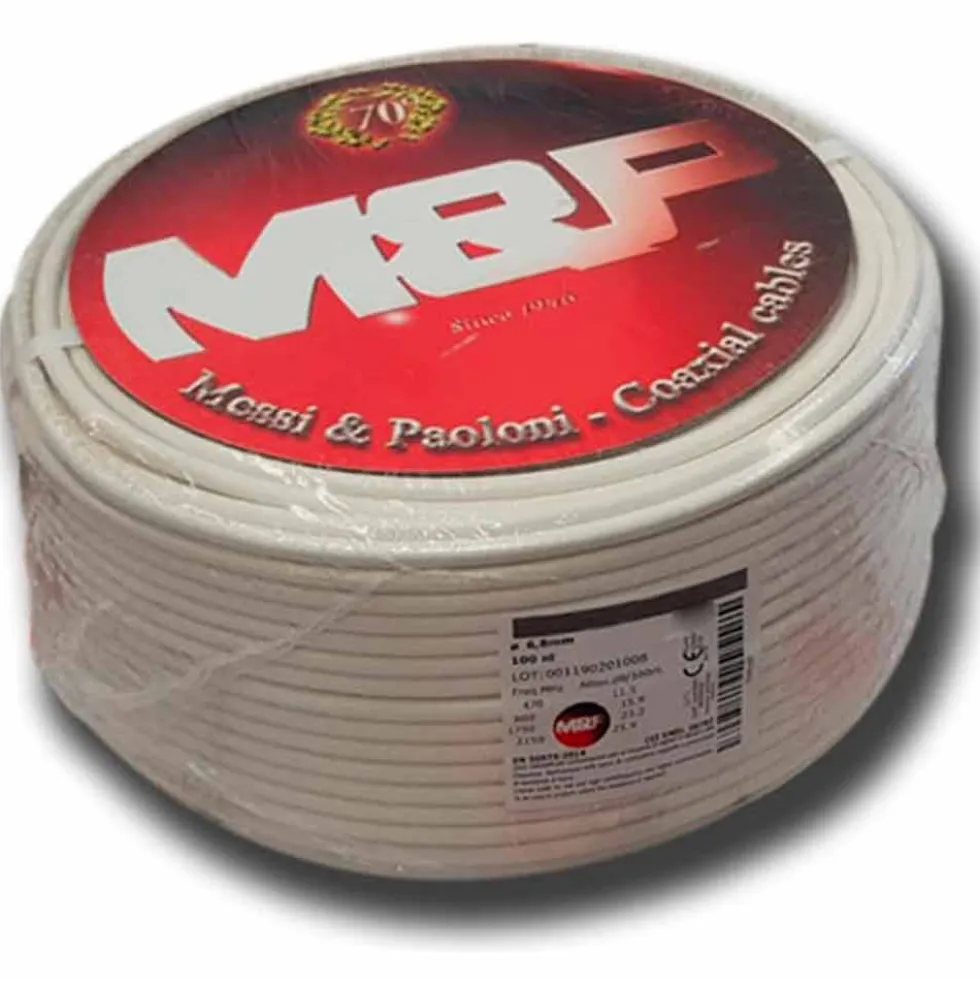

Cavo tv coassiale Messi e Paoloni MDN650 mm.6,6 Classe B mt.100

Cavo coassiale schermato isolato per la ricezione del segnale tv digitale terrestre e satellitare.

Diametro cavo mm.6,6

Rotolo 100 metri.

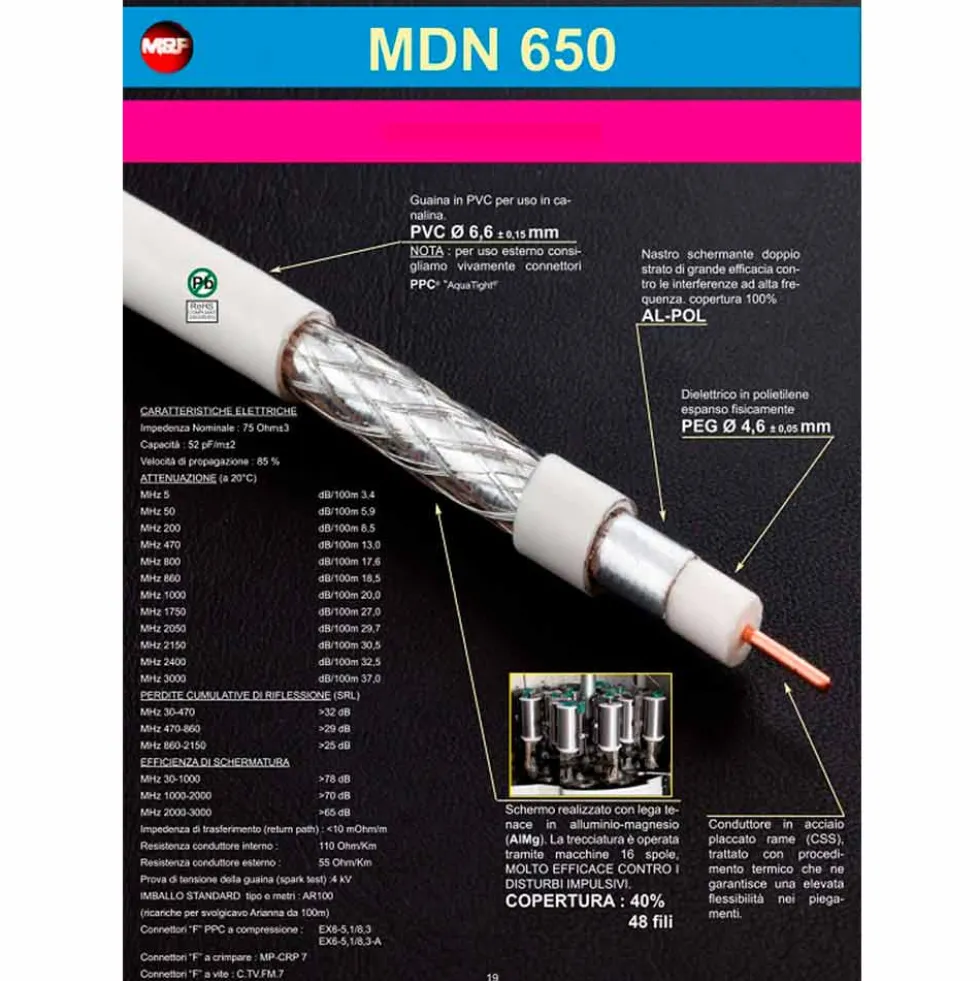

CARATTERISTICHE

Nastro schermante a doppio strato di grande efficacia contro le interferenze ad alta frequenza.

Copertura 100% AL-POL

Dielettrico in polietilene espanso fisicamente PEG ø4,6 mm.

Schermo realizzato con lega tenace in alluminio-magnesio (AIMg).

La trecciatura è operata tramite macchine 16 spole, molto efficace contro i disturbi impulsivi.

Copertura: 40% 48 fili

Conduttore in acciaio placcato rame (CSS) trattato con procedimento termico che ne garantisce un’ elevata flessibilità nei piegamenti.

Caratteristiche tecniche

• Conduttore : CCS

• Classe: B

• Diametro conduttore : Ø 1,02 mm

• Isolamento : Alluminio / PET

• Diametro isolamento : Ø 4,70 mm

• Diametro esterno : Ø 6,6 mm

• Impedenza : 75 Ohm

• Velocità di propagazione : 85 %

Attenuazione (a 20°C)

• 5 MHz: 3,4 dB/100 mt.

• 50 MHz: 5,9 dB/100 mt.

• 200 MHz: 8,5 dB/100 mt.

• 470 MHz: 13 dB/100 mt.

• 800 MHz: 17,5 dB/100 mt.

• 1000 MHz: 20 dB/100 mt.

• 1750 MHz: 27 dB/100 mt.

• 2050 MHz: 29,7 dB/100 mt.

• 2150 MHz: 30,5 dB/100 mt.

• 2400 MHz: 32,5 dB/100 mt.

• 3000 MHz: 37 dB/100 mt.

Perdite cumulative di riflessione

• 30-470 MHz: >32 dB

• 470-860 MHz: >29 dB

• 860-2150 MHz: >25 dB

Efficienza di schermatura

• 30-1000 MHz: >78 dB

• 1000-2000 MHz: >70 dB

• 2000-3000 MHz: > 65 dB

• Impedenza di trasferimento: <10 mOhm/m

• Resistenza conduttore interno: 100 Ohm/Km

• Resistenza conduttore esterno: 55 Ohm/Km

• Prova di tensione della guaina: 4 Kv

• Metratura serigrafata sul cavo.
